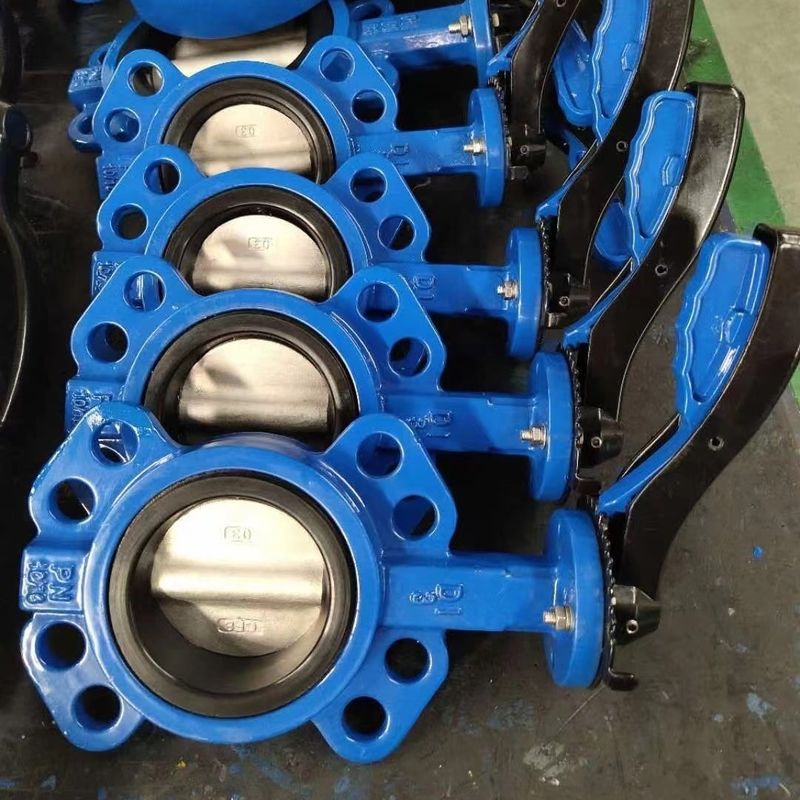

DN100 فولادی فلفل فولادی فولادی فولادی فولادی و وینیل با کلیمپ ماندگار

DN100 فولادی فلفل فولادی فلفل همه کاره PTFE و فینیل فلفل فلفل با کلیمپ ماندگار


1مقدمه
صفحه پروانه از شیر پروانه در جهت قطر لوله نصب شده است. در کانال استوانه ای از بدن شیر پروانه،صفحه پروانه شکل دیسک در اطراف محور می چرخد، و زاویه چرخش بین 0 ° و 90 ° است ، و وقتی به 90 ° می چرخد ، شیر کاملاً باز است. این شیر به طور کلی افقی نصب می شود. شیر پروانه ساختار ساده ای دارد ،اندازه کوچک و وزن سبک، و شامل فقط چند قسمت است. و فقط نیاز به چرخش 90 ° می تواند به سرعت باز و بسته، عملیات ساده، در همان زمان شیر دارای ویژگی های کنترل مایع خوب است.هنگامی که شیر پروانه در موقعیت کاملا باز است، ضخامت صفحه پروانه تنها مقاومت زمانی است که رسانه از بدن شیر عبور می کند، بنابراین کاهش فشار تولید شده توسط شیر بسیار کوچک است.بنابراین دارای ویژگی های کنترل جریان خوب است. شیر پروانه دارای دو نوع مهر و موم است: مهر و موم لاستیک و مهر و موم فلزی. شیر مهر و موم لاستیک ، مهر و موم می تواند در بدن شیر تنظیم شود یا به دور صفحه پروانه متصل شود.

2طبقه بندی
با توجه به فشار کاری
(1) دریچه پروانه خلاء. فشار کاری کمتر از مجموعه استاندارد دریچه پروانه تقویم جوی است.
(2) شیر پروانه با فشار پایین. فشار اسمی PN < 1.6MPa شیر پروانه.
(3) شیر پروانه فشار متوسط. شیر پروانه فشار نامی PN 2.5 - 6.4MPa.
(4) دریچه دیسک با فشار بالا. فشار اسمی PN 10.0 - 80.0MPa دریچه پروانه.
(5) شیر پروانه با فشار فوق العاده بالا. فشار اسمی PN> 100MPa شیر پروانه.
با توجه به دمای کار
(1) شیر پروانه ای با دمای بالا. t> 450 °C شیر پروانه ای
(2) دریچه دیسک دمای متوسط.(3) شیر پروانه در دمای اتاق.(4) شیر پروانه ای با دمای پایین(5) شیر پروانه ای با دمای بسیار پایین.
بر اساس ارتباط
(1) دریچه پروانه ای
(2) دریچه پروانه فلنج
(3) دریچه پروانه ای
(4) شیر پروانه ای جوشیده

3پارامتر
